Выключатель, разъединитель

Входные параметры

net.switch

Параметр

Тип данных

Диапазон значений

Описание

name

string

Диспетчерское наименование

type

string
наименование типа:
«CB» - выключатель
«LS» - выключатель нагрузки
«LBS» - выключатель нагрузки LBS
«DS» - разъединитель

тип коммутационного аппарата

closed*

boolean

True / False

положение коммутационного аппарата

*необходимо для расчёта потоков мощности.

Электрическая модель

Выключатели между шинами:

Две шины, соединённые включенным выключателем или разъединителем моделируются как одна единая шина. Отключенные выключатели или разъединители игнорируются при расчёте потоков мощности и токов короткого замыкания:

alternate Text

Это дает следующие преимущества по сравнению с моделированием переключателя элементом с малым сопротивлением:

  • нет падения напряжения на переключателе (идеальный переключатель)

  • нет проблем сходимости из-за малого/большого сопротивления

  • меньше узлов в расчётной матрице

Выключатели между шинами и элементами сети:

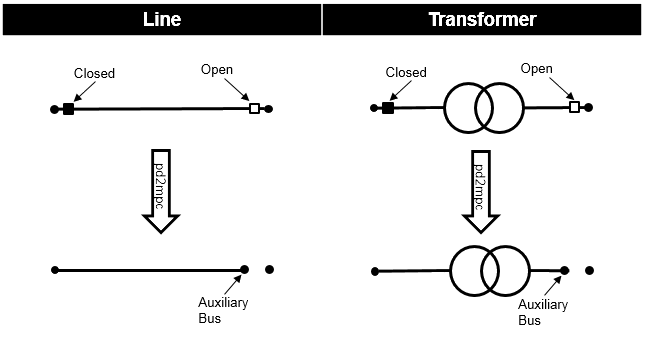

При расчёте потоков мощности для каждого отключенного коммутационного аппарата между элементом схемы и шиной создается вспомогательная шина. Затем к этой шине подключается ветвь, соответствующая элементу. Это дает следующие преимущества по сравнению с моделированием коммутационных аппаратов путем вывода элемента из работы:

  • рассчитивыется зарядный ток линии или токи холостого хода трансформатора

  • сохраняется информация о положении коммутационного аппарата

  • может быть смоделирована неисправность на элементе с отключенными некоторыми коммутационными аппаратами (например повреждение на линии отключенной с одной стороны)

Включенные коммутационные аппараты в цепи элементов сети игнорируются:

alternate Text
