Генератор

Примечание

Генератор с положительной активной мощностью представляет собой генератор, управляемый напряжением. Если вы хотите смоделировать постоянную генерацию без контроля напряжения, используйте элемент Static Generator.

См.также

Система единиц и условные обозначения

Входные параметры

net.gen

Параметр	Тип данных	Диапазон значений	Описание
name	string		Диспетчерское наименование генератора
type	string	наименование типа: «sync» - синхронный генератор «async» - асинхронный генератор	тип генератора
p_mw*	float	\(\leq\) 0	Активная мощность генератора [МВт]
vm_pu*	float		Напряжение генератора [о.е.]
sn_mva	float	\(>\) 0	номинальная полная мощность генератора [МВА]
min_q_mvar	float		минимальная реактивная мощност генератора [МВар]
max_q_mvar	float		максимальная реактивная мощность генератора [МВар]
scaling*	float	\(\leq\) 0	коэффициент умножения для активной мощности
max_p_mw**	float		Максимальная активная мощность [МВт]
min_p_mw**	float		Минимальная активная мощность [МВт]
max_q_mvar**	float		Максимальная реактивная мощность [МВар]
min_q_mvar**	float		Минимальная реактивная мощность [МВар]
vn_kv***	float		Величиина напряжения генератора [кВ]
xdss_pu***	float	\(>\) 0	Сверхпереходное реактивное сопротивление генератора в относительных единицах
rdss_pu***	float	\(>\) 0	Сверхпереходное активное сопротивление генератора в относительных единицах
cos_phi***	float	\(0 \leq\) 1	Коэффициент мощности
in_service*	boolean	True / False	Генератор в работе.

*требуется для расчёта потоков мощности
**параметы для расчёта оптимальных потоков мощности (в программе не реализовано)
***требуется для расчёта токов короткого замыкания

Электрическая модель

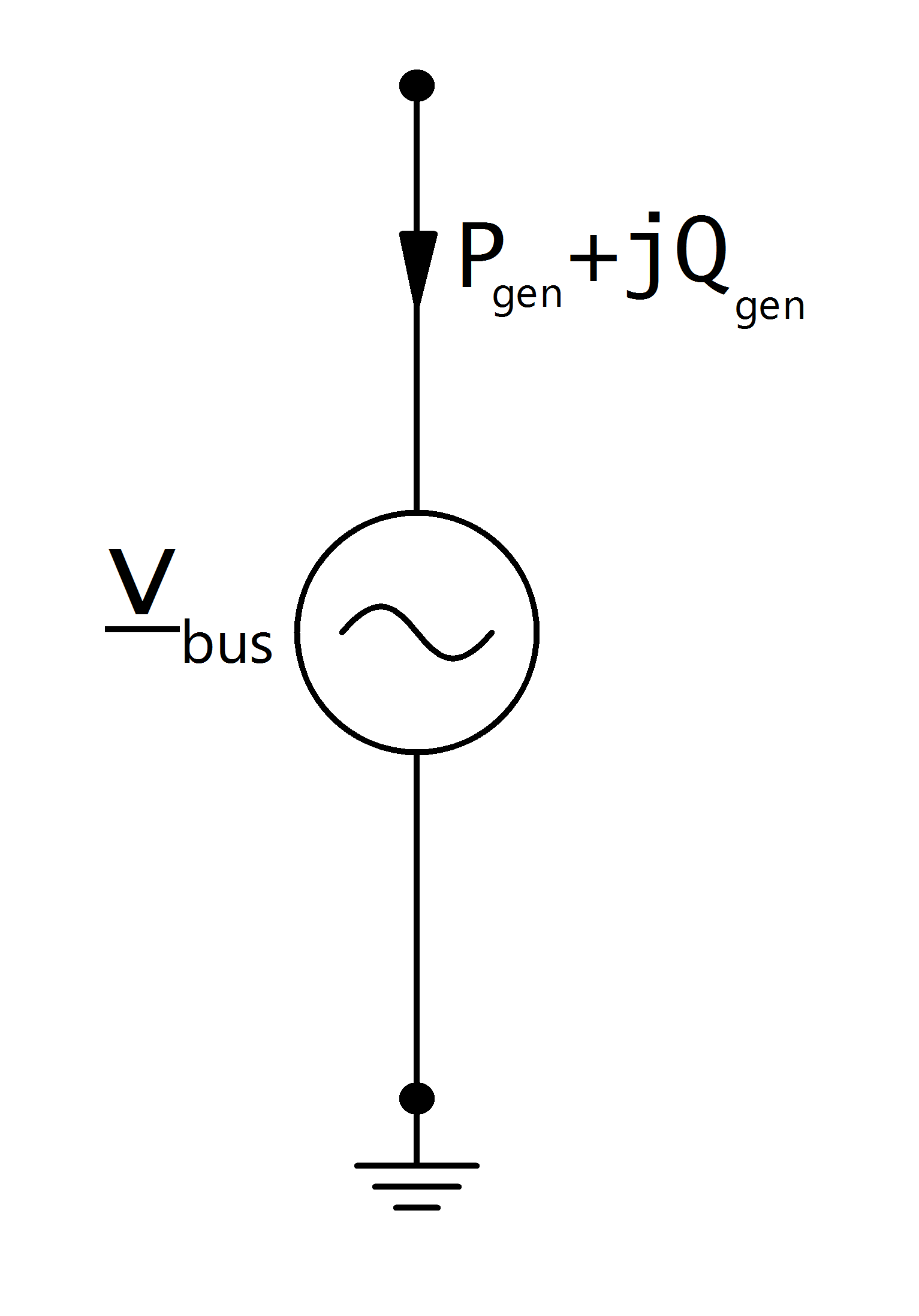

Generators are modelled as PV-nodes in the power flow:

Величина напряжения и активная мощность определяются входными параметрами в таблице генератора:

\begin{align*} P_{gen} &= p\_mw * scaling \\ v_{bus} &= vm\_pu \end{align*}

Результирующие параметры

net.res_gen

Параметр	Тип данных	Описание
p_mw	float	результирующая активная мощность после масштабирования (скорректированная на коэффициент умножения) [МВт]
q_mvar	float	результирующая реактивная мощность после масштабирования (скорректированная на коэффициент умножения) [МВар]
va_degree	float	угол напряжения генератора [градус]
vm_pu	float	напряжение генератора [о.е.]

Расчёт потоков мощности возвращает реактивную мощность генератора и угол напряжения:

\begin{align*} p\_mw &= P_{gen} \\ q\_mvar &= Q_{gen} \\ va\_degree &= \angle \underline{v}_{bus} \\ vm\_degree &= |\underline{v}_{bus}| \end{align*}

Примечание

Если поток мощности рассчитывается с опцией enforce_qlims, а реактивная мощность генератора превышает или находится ниже максимального или минимального предела реактивной мощности, то генератор преобразуется в статический генератор с максимальной / минимальной реактивной мощностью как постоянная реактивная генерация энергии. Напряжение на шине генератора больше не равно установленной в параметрах.
