Токоограничивающий реактор

См.также

Входные параметры

net.impedance

Параметр	Тип данных	Диапазон данных	Описание
name	string		диспетчерское наименование
rft_pu*	float	\(>\) 0	активное сопротивление в направлении от начальной к конечной шине [о.е.]
xft_pu*	float	\(>\) 0	реактивное сопротивление в направлении от начальной к конечной шине [о.е.]
rtf_pu*	float	\(>\) 0	активное сопротивление в направлении от конечной к начальной шине [о.е.]
xtf_pu*	float	\(>\) 0	реактивное сопротивление в направлении от конечной к начальной шине [о.е.]
sn_mva*	float	\(>\) 0	номинальная полная мощность в именованных величинах [МВА]
in_service*	boolean	True / False	использовать в расчётах.

*необходимы для расчёта потоков мощности.

Электрическая модель

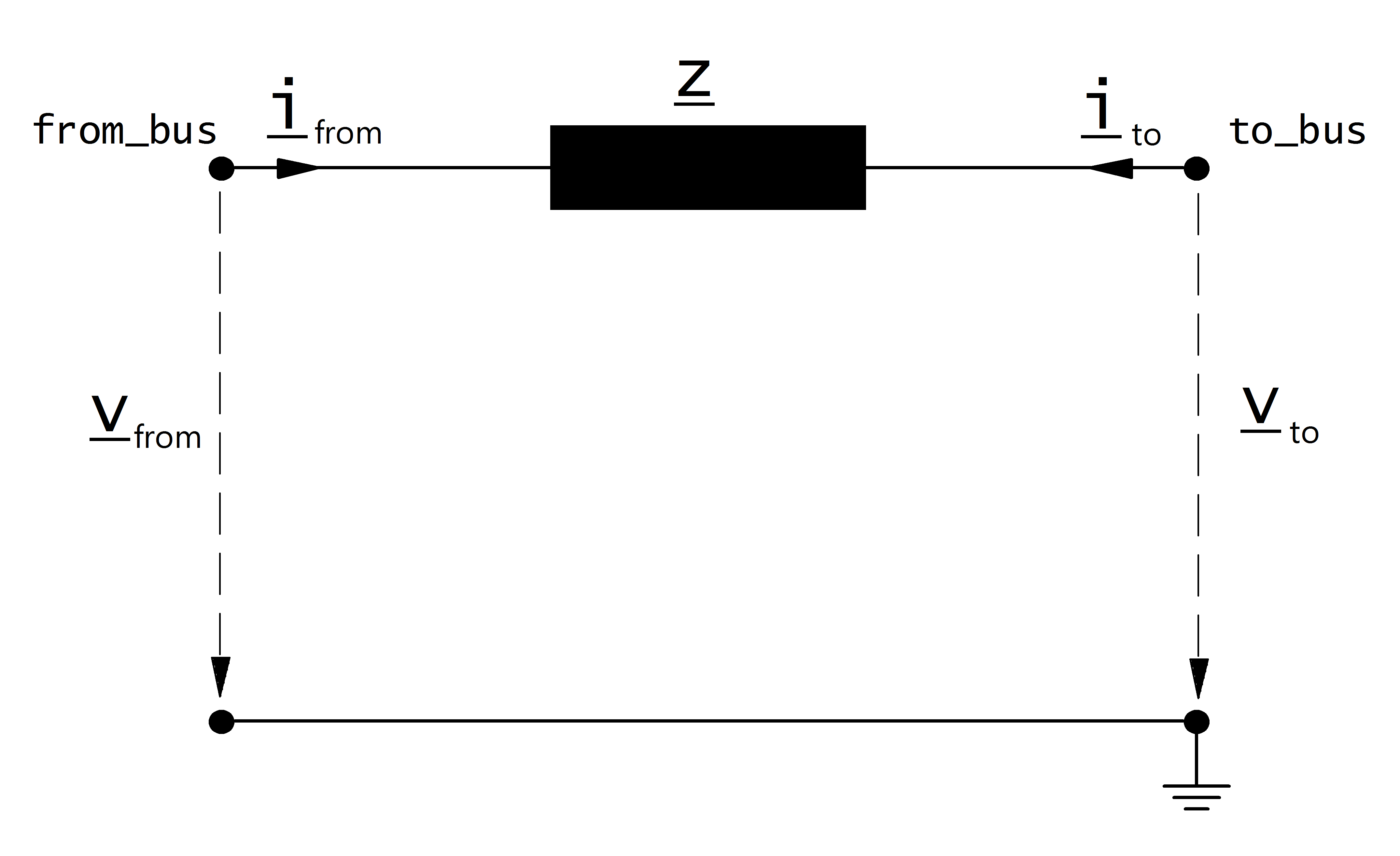

Токоограничивающий реактор моделируется как продольное сопротивление с \(\underline{z}_{ft} \neq \underline{z}_{tf}\) :

Значения в относительных единицах, указанные в таблице входных параметров, принимаются относительно номинального напряжения на входной и выходной шине, а также полной мощности, указанной в таблице входных параметров. Таким образом, значения в относительных единицах преобразуются в именованные единицы:

\begin{align*} \underline{z}_{ft} &= (rft\_pu + j \cdot xft\_pu) \cdot \frac{S_{N}}{sn\_mva} \\ \underline{z}_{tf} &= (rft\_pu + j \cdot xtf\_pu) \cdot \frac{S_{N}}{sn\_mva} \\ \end{align*}

где \(S_{N}\) это базисная мощность в системе относительных единиц (see Система единиц и условные обозначения).

Асимметричное сопротивление приводит к асимметричной матрице проводимостей узловых точек:

\begin{bmatrix} Y_{00} & \dots & \dots & Y_{nn} \\ \vdots & \ddots & \underline{y}_{ft} & \vdots \\ \vdots & \underline{y}_{tf} & \ddots & \vdots \\ \underline{Y}_{n0} & \dots & \dots & \underline{y}_{nn}\\ \end{bmatrix}

Результирующие параметры

net.res_impedance

Параметр	Тип данных	Описание
p_from_mw	float	активная мощность на входе в элемент [МВт]
q_from_mvar	float	реактивная мощность на входе в элемент [МВар]
p_to_mw	float	активная мощность на выходе из элемента [МВт]
q_to_mvar	float	реактивная мощность на выходе из элемента [МВар]
pl_mw	float	активные потери мощности в элементе [МВт]
ql_mvar	float	реактивные потери мощности в элементе [МВар]
i_from_ka	float	ток на входе в элемент [кА]
i_to_ka	float	ток на выходе из элемента [кА]

\begin{align*} i\_from\_ka &= i_{from}\\ i\_to\_ka &= i_{to}\\ p\_from\_mw &= Re(\underline{v}_{from} \cdot \underline{i}^*_{from}) \\ q\_from\_mvar &= Im(\underline{v}_{from} \cdot \underline{i}^*_{from}) \\ p\_to\_mw &= Re(\underline{v}_{to} \cdot \underline{i}^*_{to}) \\ q\_to\_mvar &= Im(\underline{v}_{to} \cdot \underline{i}^*_{to}) \\ pl\_mw &= p\_from\_mw + p\_to\_mw \\ ql\_mvar &= q\_from\_mvar + q\_to\_mvar \\ \end{align*}
