Нагрузка

Примечание

Нагрузка всегда имеет положительную потребляемую активную мощность.

См.также

Входные параметры

net.load

Параметр	Тип данных	Диапазон значений	Описание
name	string		Наименование нагрузки
p_mw*	float	\(\geq 0\)	активная мощность нагрузки [МВт]
q_mvar*	float		реактивная мощность нагрузки [МВар]
const_z_percent*	float	\([0,100]\)	процентное соотношение p_mw и q_mvar, связанное с нагрузкой с постоянным сопротивлением при номинальном напряжении [\(\%\)]
const_i_percent*	float	\([0,100]\)	процентное соотношение p_mw и q_mvar, связанное с нагрузкой постоянного тока при номинальном напряжении [\(\%\)]
sn_mva	float	\(>0\)	полная мощность нагрузки [кВА]
scaling *	float	\(\geq 0\)	коэффициент масштабирования для активной и реактивной мощности
in_service*	boolean	True / False	указывает, находится ли нагрузка в эксплуатации.
controllable**	bool		Указывает, является ли нагрузка управляемой или нет. Нагрузка не будет гибкой, если она не является управляемой.
max_p_mw**	float		Максимум активной мощности
min_p_mw**	float		Минимум активной мощности
max_q_mvar**	float		Максимум реактивной мощности
min_q_mvar**	float		Минимуи реактивной мощности

*требуется для расчёта потоков мощности.

Примечание

Значение полной мощности sn_mva задаётся в качестве дополнительной информации для использования в контроллерах. Этот параметр не учитывается в расчёте потока мощности!

Электрическая модель

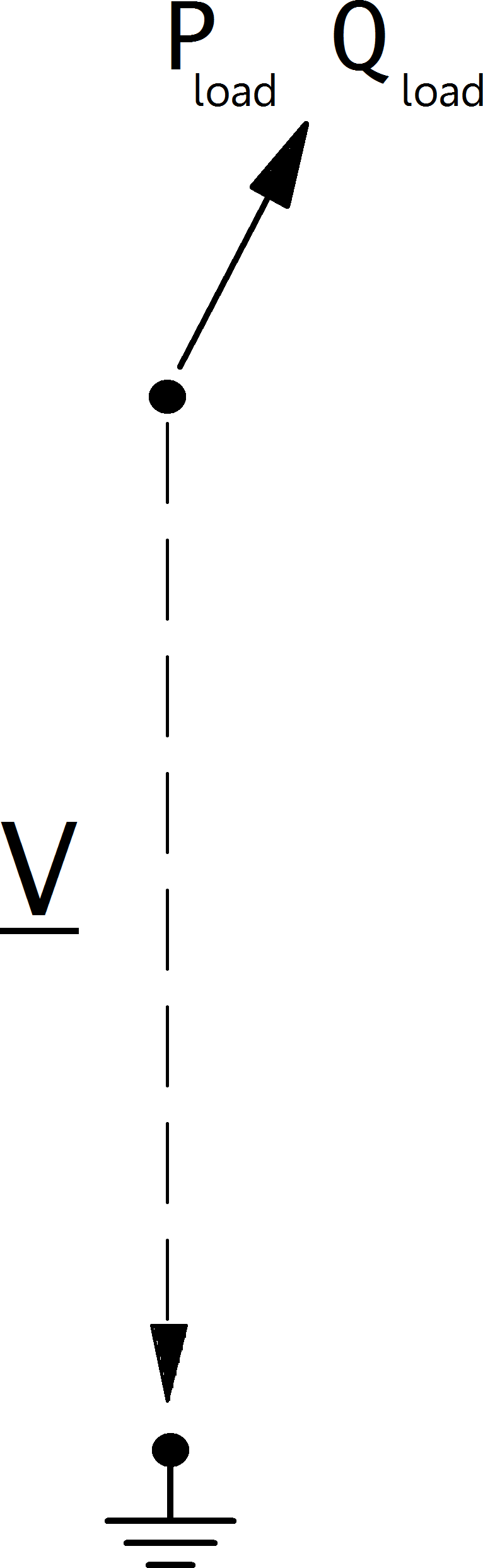

Нагрузки моделируются как шины PQ при расчете потока мощности с возможностью использования так называемой модели нагрузки ZIP, где нагрузка представлена как комбинация постоянной мощности (P), постоянного тока (I) и постоянного сопротивления (Z):

Какая часть нагрузки считается постоянной при постоянной мощности, постоянном токе или постоянном сопротивлении, определяется следующим образом:

\begin{align*} z_{const} =& const\_z\_percent / 100 \\ i_{const} =& const\_i\_percent / 100 \\ p_{const} =& (100 - const\_z\_percent - const\_i\_percent) / 100 \end{align*}

Мощность нагрузки определяется по следующим формулам:

\begin{align*} P_{load} =& p\_mw \cdot scaling \cdot (p_{const} + z_{const} \cdot V^2 + i_{const} \cdot V ) \\ Q_{load} =& q\_mvar \cdot scaling \cdot (p_{const} + z_{const} \cdot V^2 + i_{const} \cdot V) \end{align*}

Результирующие параметры

net.res_load

Параметр	Тип данных	Описание
p_mw	float	результирующая потребляемая активная мощность после масштабирования и с учетом зависимости от напряжения [МВт]
q_mvar	float	результирующая потребляемая реактивная мощность после масштабирования и с учетом зависимости от напряжения [МВар]

Значения мощностей в результирующей таблице net.res_load эквивалентны \(P_{load}\) and \(Q_{load}\).
