Внешняя сеть

Примечание

Внешняя сеть ведёт себя аналогично генератору. Положительное значение мощности означает выдачу от внешней сети в текущую сеть, а отрицательное занечение мощности означает потребление её внешней сетью

См.также

Система единиц и условные обозначения

Входные параметры

net.ext_grid

Параметр	Тип данных	Диапазон значений	Описание
name	string		Имя внешней сети
bus*	integer		Индекс подключенной шины
vm_pu*	float	\(>\) 0	Напряжение, о.е.
va_degree*	float		Угол напряжения, гр.
max_p_mw**	float		Магсимальная активная мощность
min_p_mw**	float		Минимальная активная мощность
max_q_mvar**	float		Максимальная реактивная мощность
min_q_mvar**	float		Минимальная реактивная мощность
s_sc_max_mva***	float	\(>\) 0	Мощность короткого замыкания в максимальном режиме, МВА
s_sc_min_mva***	float	\(>\) 0	Мощность короткого замыкания в минимальном режиме, МВА
rx_max***	float	0…1	Отношение внутренних сопротивлений внешней сети R/X в максимальном режиме
rx_min***	float	0…1	Отношение внутренних сопротивлений внешней сети R/X в минимальном режиме
in_service*	boolean	True / False	Внешняя сеть используется в расчётах, да/нет

*используется для расчёта установившегося потока мощности
**используется для расчёта оптимальных потоков мощности
***используется для расчёта токов короткого замыкания

Электрическая модель

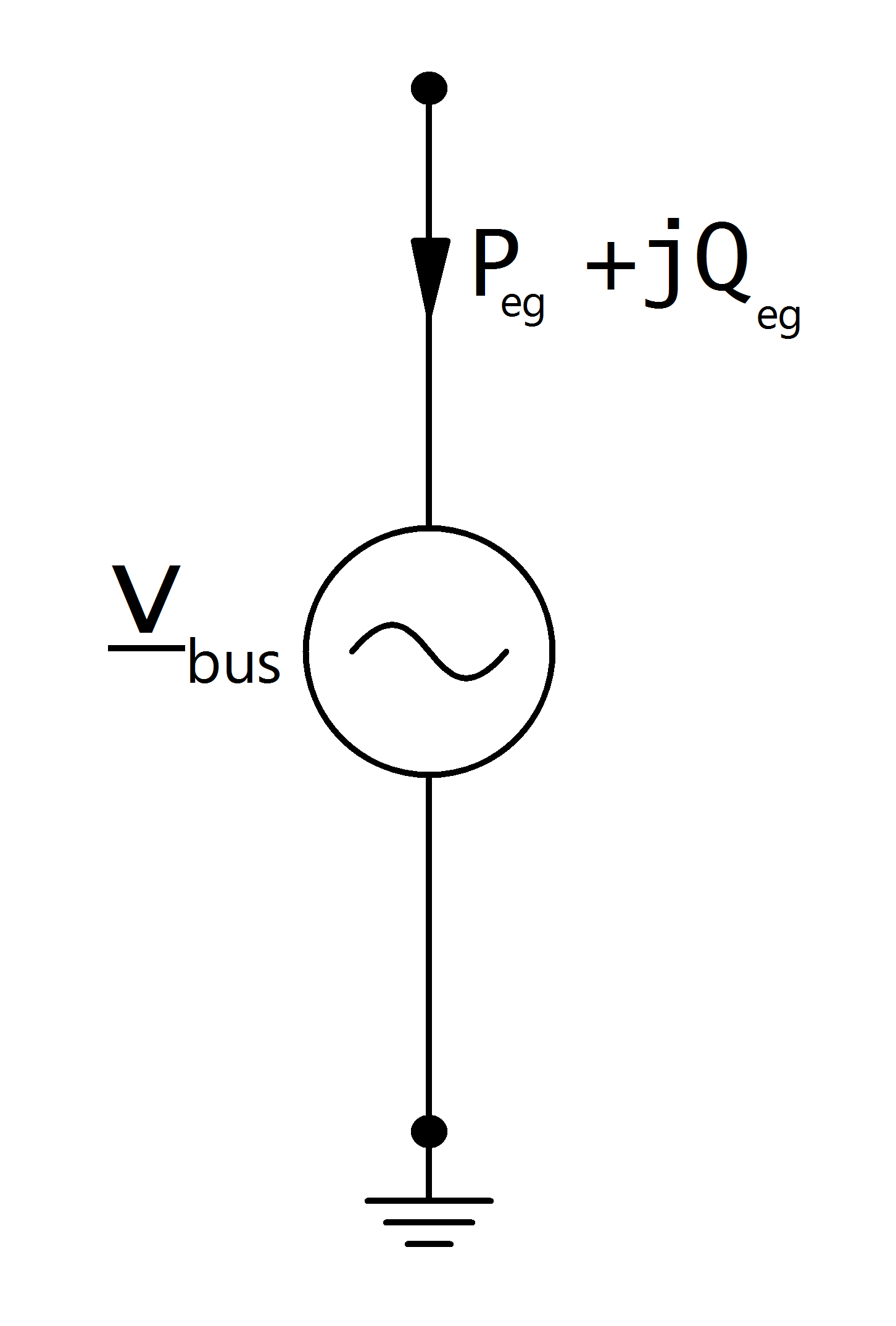

Внешняя сеть моделируется как источник напряжения и ведёт себя как узел резервирования мощности:

with:

\begin{align*} \underline{v}_{bus} &= vm\_pu \cdot e^{j \cdot \theta} \\ \theta &= shift\_degree \cdot \frac{\pi}{180} \end{align*}

Результирующие параметры

net.res_ext_grid

Параметр	Тип данных	Описание
p_mw	float	активная мощность внешней сети [МВт]
q_mvar	float	реактивная мощность внешней сети [МВар]

Выдача или потребление активной и реактивной мощности в узле резервирования мощности является результатом расчёта перетока мощности:

\begin{align*} p\_mw &= P_{eg} \\ q\_mvar &= Q_{eg} \end{align*}
