Известные проблемы и предостережения

Ветви с нулевым сопротивлением

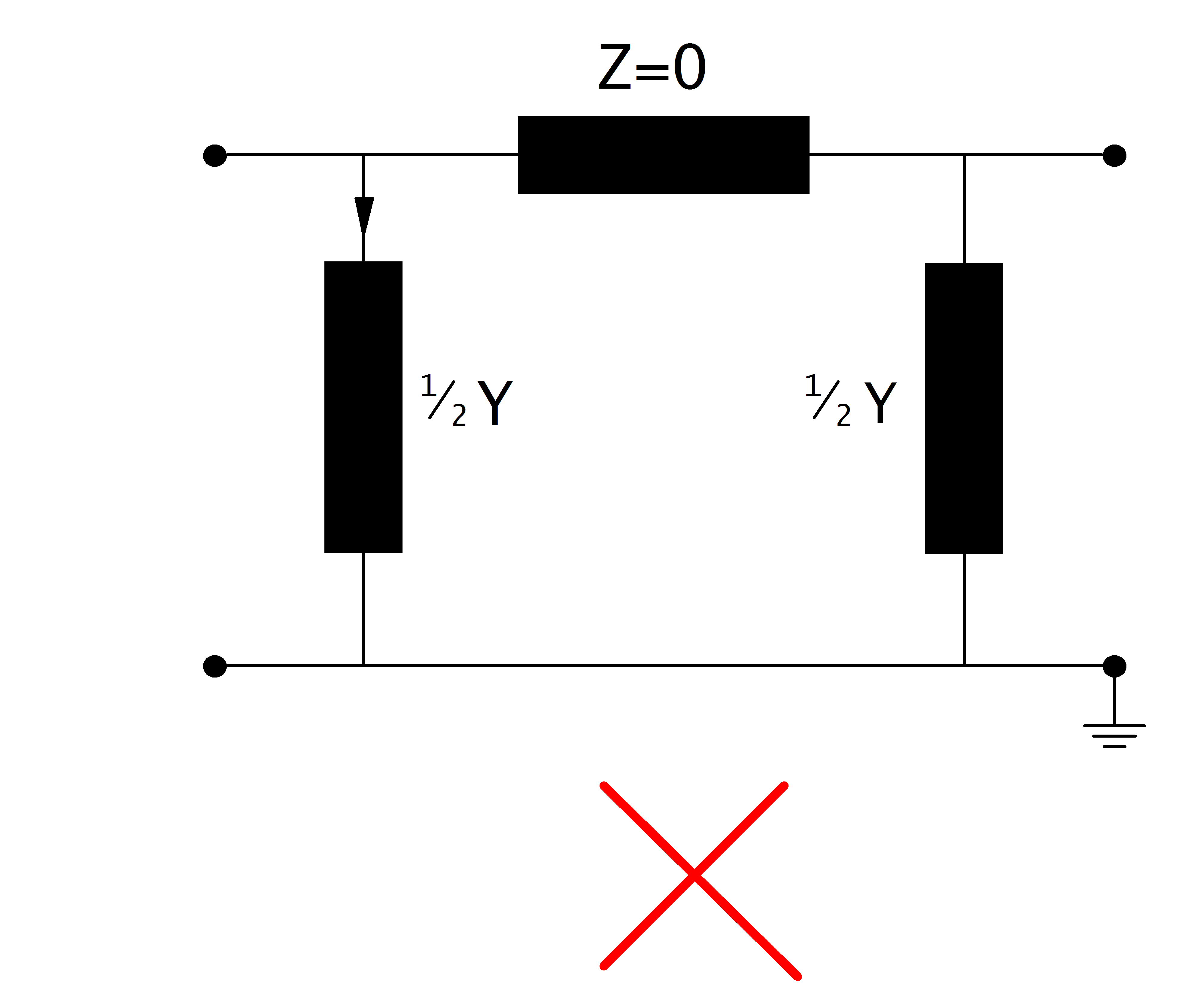

Ветви с нулевым сопротивлением приведут к ошибке при расчёте потоков мощности:

alternate Text

Это связано с тем, что расчёт потоков мощности основан на проводимостях, которые были бы бесконечными при нулевом сопротивлении. Та же проблема может возникнуть с сопротивлением, очень близким к нулю.

Ветви с нулевым сопротивлением возникают при:

  • линиях с длиной = 0

  • линиях с удельными сопротивлениями = 0

  • трансформаторах с напряжением короткого замыкания = 0

Если вы хотите напрямую соединить шины без падения напряжения, используйте шинный коммутационный аппарат.
