Дугогасящий реактор (ДГК)¶

См.также

Входные параметры¶

net.shunt

Параметр	Тип данных	Диапазон данных	Описание
name	string		диспетчерское наименование
p_mw*	float	\(\geq\) 0	активная мощность в МВт при U= 1.0 о.е.
q_mvar*	float		реактивная мощность в МВар при U= 1.0 о.е.
vn_kv*	float	\(>\) 0	номинальное напряжение
step*	integer	\(\geq\) 1	номер положения переключателя
in_service*	boolean	True / False	использовать в расчётах.

*необходимо для расчёта потоков мощности.

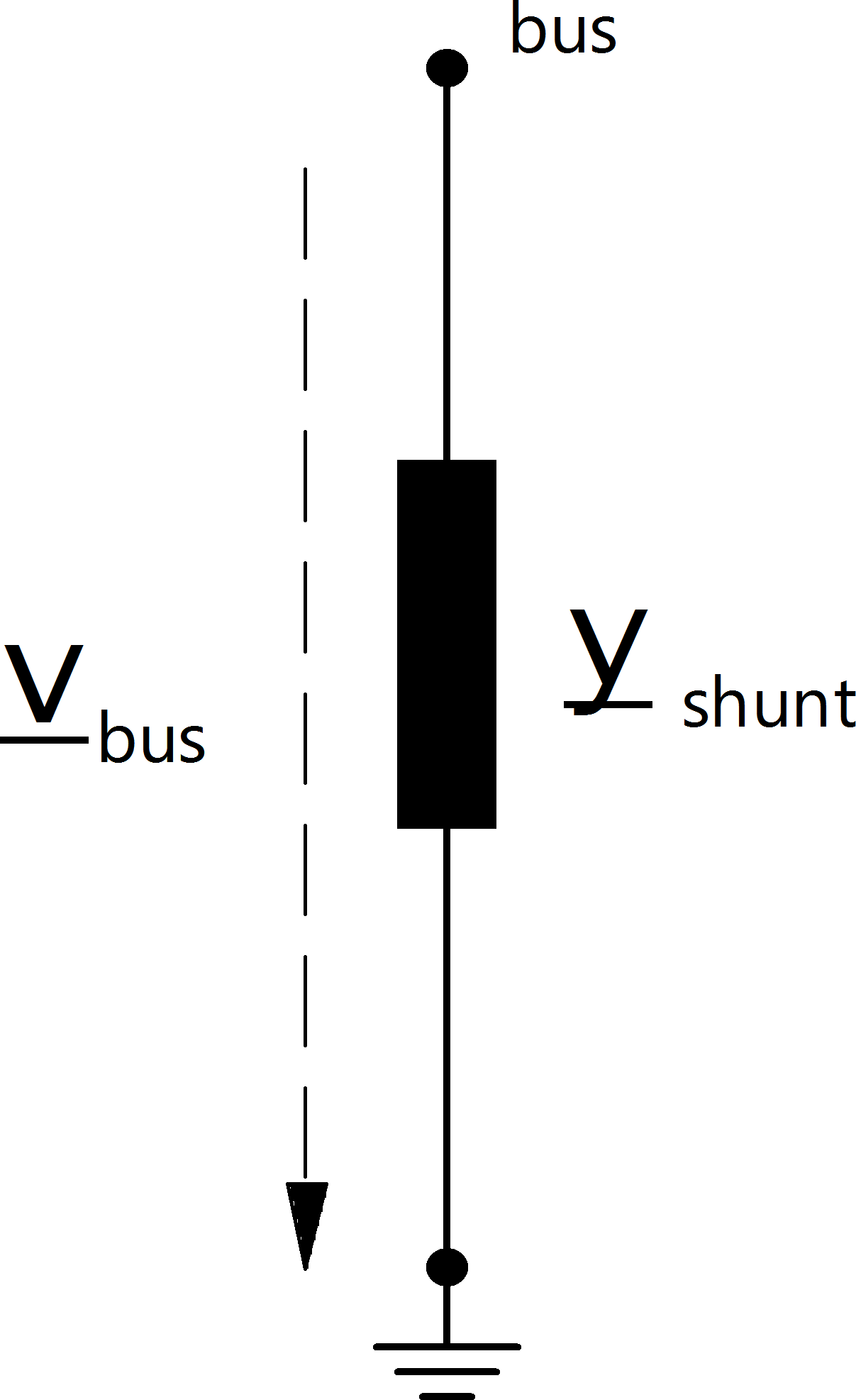

Электрическая модель¶

Значение поомощности определяются при \(v = 1\) о.е. и умножаются на «Умножитель мощности»:

\begin{align*} \underline{S}_{shunt, ref} &= (p\_mw + j \cdot q\_mvar) \cdot step \end{align*}

Поскольку \(\underline{S}_{shunt, ref}\) это полная мощность при номинальном напряжении то:

\begin{align*} \underline{Y}_{shunt} = \frac{\underline{S}_{shunt, ref}}{vn\_kv^2} \end{align*}

Ковертирование в систему относительных единиц даст следующий результат:

\begin{align*} \underline{y}_{shunt} &= \frac{\underline{S}_{shunt, ref}}{V_{N}^2} \cdot Z_{N}\\ &= \frac{\underline{S}_{shunt, ref}}{V_{N}^2} \cdot \frac{V_{N}^2}{S_{N}} \\ &= \frac{S_{shunt, ref}}{S_{N}} \end{align*}

с базисными значениями, которые определены в Система единиц и условные обозначения.

Результирующие параметры¶

net.res_shunt

Параметр	Тип данных	Описание
p_mw	float	потребляемая активная мощность [МВт]
q_mvar	float	потребляемая реактивная мощность [МВар]
vm_pu	float	величина напряжения на шине элемента [о.е.]

\begin{align*} p\_mw &= Re(\underline{v}_{bus} \cdot \underline{i}_{shunt}) \\ q\_mvar &= Im(\underline{v}_{bus} \cdot \underline{i}_{shunt}) \\ vm\_pu &= v_{bus} \end{align*}
